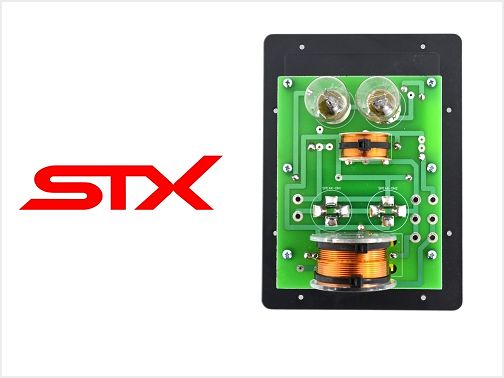

Zwrotnica STX W.38.500.8.MC + D.12.800.8.TI



  • Zwrotnica przeznaczona do współpracy z głośnikami: W.38.500.8.MC ; D.12.800.8.TI ; Horn 375x143



  • Zwrotnica kompletna zmontowana - bez przewodów zasilających głośniki





Zwrotnica STX W.38.500.8.MC + D.12.800.8.TI



Dane techniczne



  • Wymiary zewnętrzne: 180 x 130 mm



  • Wymiary montażowe: 148x98 mm



  • Dwa gniazda Speak-on



  • Materiał: Polistyren













Zwrotnica STX W.38.500.8.MC + D.12.800.8.TI





Wykaz części:



  • Z1 - Żarówka 12 V / 21 + 5 W (włókna połączone równolegle

  • Z2 - Żarówka 12 V / 21 + 5 W (żarówki połączone szeregowo)

  • R1 - Rezystor ceramiczny 6,8 Ω ; 20 W

  • C1 - Kondensator foliowy PET 2,7 uF ; 100 V

  • C2 - Kondensator foliowy PET 10 uF ; 100 V

  • C3 - Kondensator foliowy PET 10 uF ; 100 V

  • L1 - Cewka powietrzna 0,4 mH ~ 0,4 Ω

  • L2 - Cewka rdzeniowa 0,7 mH ~ 0,3 Ω





































Schemat ideowy:



Zwrotnica STX W.38.500.8.MC + D.12.800.8.TI



Podłączenie głośników:



Zwrotnica STX W.38.500.8.MC + D.12.800.8.TI



































Zalecana Obudowa:



  • Materiał obudowy - płyta MDF 19 mm



  • Wymiary zewnętrzne [WxSxG] - 680 mm x 430 mm x 370 mm



  • Objętość wewnętrzna 80 l



  • Rekomendowana częstotliwość strojenia 40 Hz



  • Wymiary otworu bass-reflex:
    Bass-reflex szczelinowy - 392 mm x 45 mm długość 300 mm

Schemat obudowy:



Zwrotnica STX W.38.500.8.MC + D.12.800.8.TI

















































Zwrotnica przeznaczona do współpracy z głośnikami: W.38.500.8.MC ; D.12.800.8.TI ; Horn 375x143
