W.22.200.8.MCX_v3

  • szt.
  • 113,00 zł / szt.

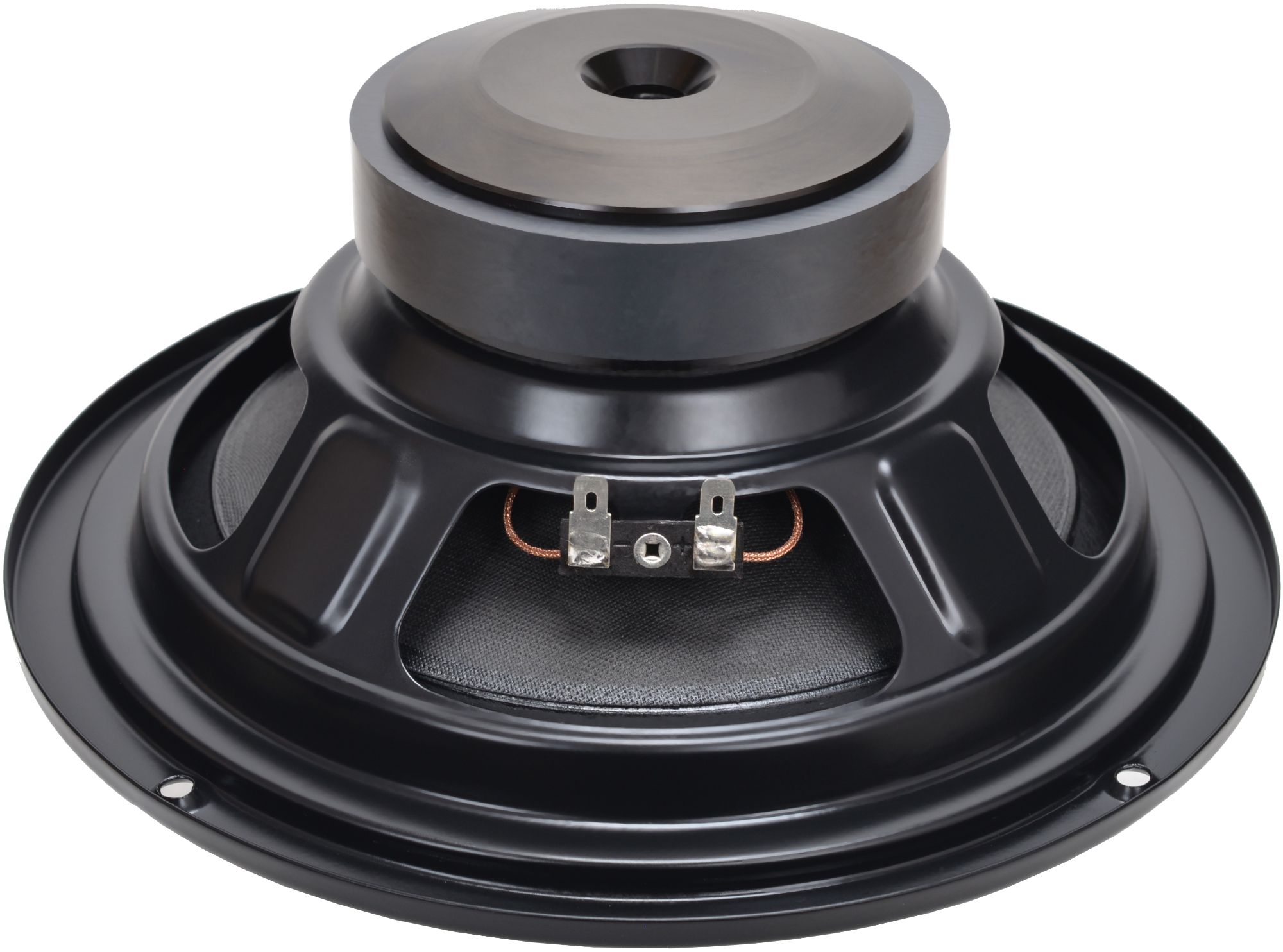

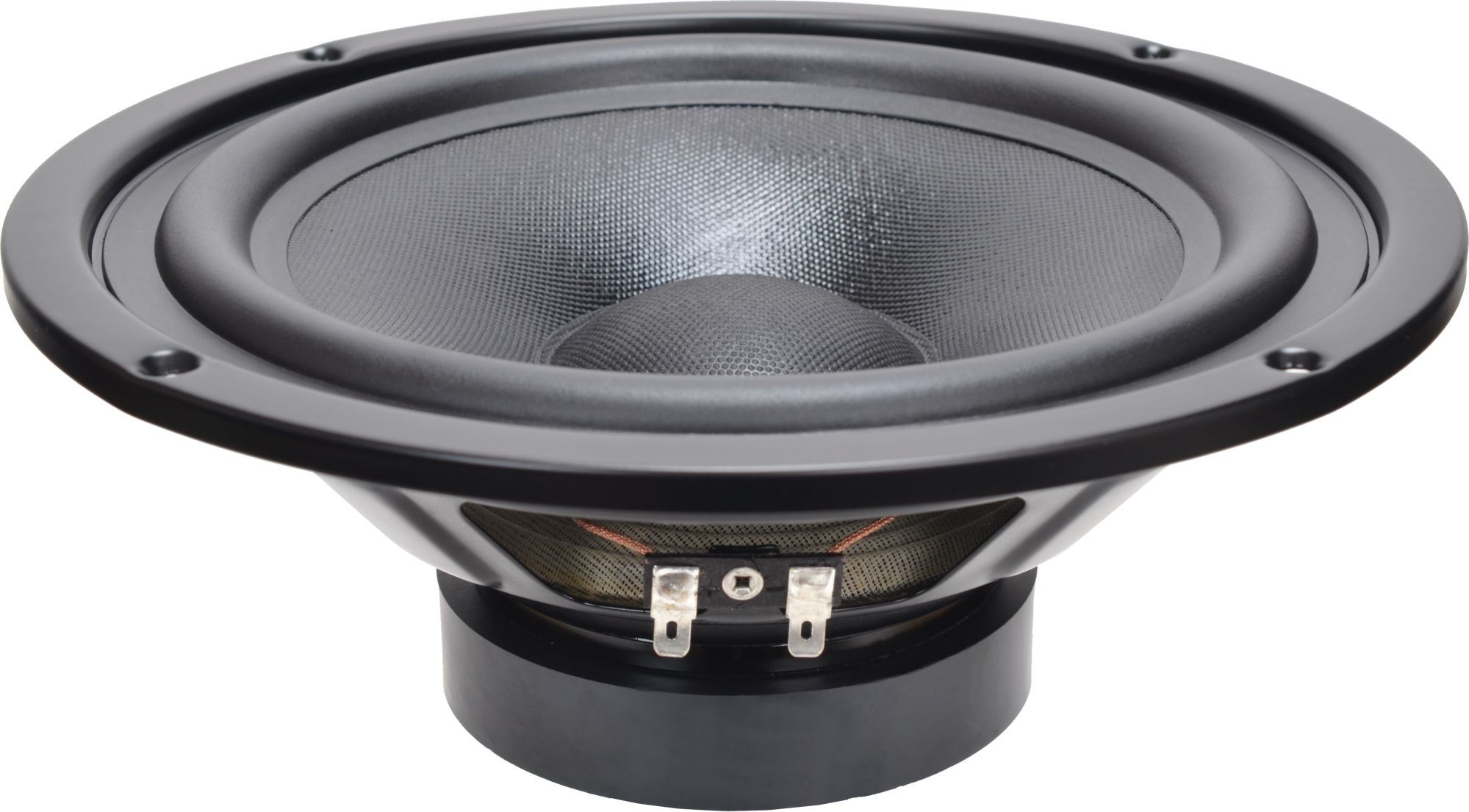

Głośnik niskotonowy   W.22.200.8.MCX_v3



Opis produktu:

  • Głośnik W.22.200.8.MCX_v3 zapewnia doskonałą jakość dźwięku. Doskonała barwa dźwięku - szybki, zróżnicowany i dynamiczny bas  cechy wyróżniające ten model na tle konkurencji.

  • Kosz głośnika wykonano z wysoko wytrzymałej stali co zapewnia stabilny montaż i długą bezawaryjną pracę.

  • Doskonała propozycja w przypadku samodzielnej konstrukcji kolumn - łatwa aplikacja i szeroki zakres zastosowań.

  • Głośnik doskonale sprawdza się w przypadku naprawy bądź modernizacji kolumn, mającej na celu poprawę jakości reprodukowanego dźwięku.

  • Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym z bardzo niskim rezonansem własnym.

  • Układ magnetyczny wykonany w technologii Mirror Drive.

  • Profilowany układ magnetyczny zapewnia doskonałe skupienie pola w szczelinie co w znaczący sposób redukuje zniekształcenia harmoniczne.

  • Układ dwóch pierścieni aluminiowych zmniejsza indukcyjność cewki umożliwiając lepszą reprodukcje najwyższych rejestrów. Dodatkową zaletą zastosowania pierścieni jest dalsza redukcja zniekształceń harmonicznych dzięki lepszej symetryczności pola magnetycznego.

  • Wytrzymała termicznie cewka umożliwia budowę zestawu głośnikowego o mocy do 200 W.

  • Wentylowany układ magnetyczny i przestrzeń pod resorem dolnym minimalizuje kompresję powietrza, zmniejszając głośność pracy przy dużych amplitudach. Uzyskany przepływ powietrza pozwala na efektywniejsze chłodzenie cewki co umożliwia uzyskanie wyższej mocy znamionowej.

  • Zastosowanie wysokoenergetycznego magnesu ferrytowego umożliwiło uzyskanie efektywności na poziomie 91 dB

  • Zalecana obudowa - Bass - Reflex 30 L @ 35 Hz



W.22.200.8.MCX_v2

Cechy produktu:

  • Głośnik niskotonowy Hi-Fi

  • Średnica nominalna 220,5 mm

  • Cewka o średnicy 35 mm

  • Zalecana maksymalna moc wzmacniacza 200 W

  • Moc muzyczna - 200 W

  • Moc znamionowa - 100 W

  • Impedancja znamionowa 8 Ω

  • Efektywność 91 dB

  • Lakierowana membrana wykonana z celulozy modyfikowanej

  • Karkas cewki wykonany z aluminium

  • Cewka nawinięta termospiekalnym drutem miedzianym

  • Wysoko wytrzymały stalowy kosz

  • Zalecana obudowa - Bass - Reflex 30 L @ 35 Hz





W.22.200.8.MCX_v2

Parametry:

  • Impedancja znamionowa - 8 Ohm

  • Moc muzyczna - 200 W (40-6 000 Hz)

  • Moc znamionowa - 100 W (40-6 000 Hz)

  • Efektywność (2,83 V / 1 m.) - 91 dB

  • Częstotliwość rezonansowa - 26 Hz

  • Rezystancja cewki  - 5,0 Ohm

  • Qms - 2,45

  • Qes - 0,46

  • Qts - 0,39

  • Cms - 1,79 mm/N

  • Mms - 21,7 g

  • BL - 6,1 T.m

  • Vas - 117 L

  • L 1kHz - 0,29 mH

  • L 10 kHz - 0,16 mH

  • SD - 0,0214 m2

  • Eta - 0,41%

  • Średnica cewki - 35 mm

  • Maksymalny liniowy zakres pracy cewki - 10 mm (p-p)

  • Maksymalne wychylenie nie powodujące uszkodzeń  - 22 mm (p-p)



Charakterystyka częstotliwościowa:

W.22.200.8.MCX_v3 charakterystyka

W.22.200.8.MCX_v2 Wymiary



Zastosowane materiały:

  • Magnes - Ferryt

  • Kosz / Panel - Stal

  • Membrana - Modyfikowana celuloza

  • Uzwojenie cewki - Drut termospiekalny miedziany

  • Karkas cewki - Aluminium







Wymiary:

  • Średnica zewnętrzna - 220,5 mm

  • Średnica otworu montażowego - 186 mm

  • Średnica otworów mocujących - 5 mm

  • Rozstaw otworów mocujących - 210 mm

  • Głębokość maksymalna - 93 mm

  • Waga netto - 1,9 kg







Firma STX zastrzega sobie prawo do zmiany danych technicznych.





Instrukcja obsługi

Średnica - 220,5 mm     Moc - 200 W     Impedancja - 8 Ω     Efektywność - 91 dB     Fs - 26 Hz     Qts - 0,39     Vas - 117 L     Materiał membrany - celuloza modyfikowana     Zalecana obudowa - Bass - Reflex 30 L @ 35 Hz
