STX F-360n

Ogólne właściwości zestawu:

• Bardzo dobre wyważenie całego pasma akustycznego

• Zwarty precyzyjny bas

• Dobrze zaznaczone niskie rejestry

• Świetna jakość dźwięku w pełnym zakresie mocy

• Wysoka efektywność

• Zastosowanie materiałów wysokiej jakości

• Precyzyjne wykonanie

• Wyprodukowane w Polsce

Dane techniczne:

System

3 drożny

Rodzaj obudowy

Bass-reflex

Moc szczytowa

650 W

Moc muzyczna

360 W

Moc znamionowa

180 W

Zalecana moc wzmacniacza

40 - 360 W

Głośnik niskotonowy

2 x 270 mm

Głośnik średniotonowy

1 x 180 mm

Głośnik wysokotonowy

1 x 104 mm

Nominalna impedancja

8 Ω

Efektywność

93 dB (2,83 V / m)

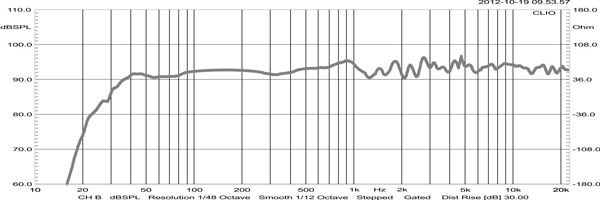

Pasmo przenoszenia

22 Hz - 30 kHz (-10 dB)

Pasmo przenoszenia

35 Hz - 22 kHz (-3 dB)

Wymiary (W x S x G)

1000 mm x 290 mm x 383 mm

STX zastrzega sobie prawo do zmian danych technicznych.

Ogólna charakterystyka produktu:

      Kolumny F-360 n charakteryzują się wysoką energetycznością dźwięku. Dzięki zastosowaniu głośników niskotonowych o średnicy 27 cm możliwe było uzyskanie bardzo efektywnego przetwarzania zakresu basu i subbasu. Zakres średnich tonów przetwarzany jest przez głośnik średniotonowy o średnicy 18 cm. Użycie głośnika średniotonowego o dużej średnicy umożliwiło zastosowanie niskiej częstotliwości podziału a także dorównanie efektywnościom dwóm głośnikom niskotonowym. Zakres wysokotonowy przetwarzany jest przez poliwęglanową kopułkę - znaną z dużo droższych konstrukcji i docenianą w wielu testach.

     Wysoka efektywność i duża moc pozwala na bardzo szerokie spektrum doboru wzmacniaczy. Kolumny doskonale sprawdzają się, zarówno z wzmacniaczami małej mocy (na przykład klasa "A" lub wzmacniaczami lampowymi) jak i wzmacniaczami o mocy przekraczającej 200 W (wzmacniacze w klasie "AB" "H" i "D"). Pozwalając odpowiednio nagłośnić nawet duże pomieszczenia odsłuchowe.

     Dobra równowaga tonalna sprawia, że kolumny dobrze odnajdują się w każdym gatunku muzycznym. Odpowiedni dobór głośników i przemyślana konstrukcja zwrotnicy pozwoliły na uzyskanie szerokiej sceny dźwiękowej. Wszystko to w połączeniu z wysoką dynamiką zestawu uwidacznia wszelkie detale i niuanse odtwarzanego nagrania.

     Do budowy przetworników nisko i średniotonowych wykorzystano celulozowe membrany poddane wielokrotnej impregnacji. Głośnik wysokotonowy oparto o poliwęglanową kopułkę o średnicy 25 mm.

     Zastosowanie układu trójdrożnego umożliwiło zwiększenie masy drgającej głośnika niskotonowego. Zwiększenie masy pozytywnie wpływa na przetwarzanie zakresu niskich częstotliwości jednak degraduje zakres tonów średnich.  Problem ten dotyka wszystkie konstrukcje jedno i dwudrożne od początku ich istnienia. Dodanie głośnika średniotonowego i potrójny podział pasma pozwala na bezkompromisowe odtwarzanie pełnego pasma akustycznego. W kolumnach F-360 n celem zachowania prawidłowego przetwarzania tonów średnich zastosowano dedykowany głośnik. Brak konieczności przetwarzania zakresu niskich tonów oznacza, że zastosowanie lekkiego układu drgającego doskonale przetwarzającego zakres średniotonowy nie jest obarczone kompromisem w zakresie tonów niskich. W takim układzie każdy głośnik jest zoptymalizowany do pracy w dedykowanym dla niego paśmie akustycznym.

     Na podstawie wieloletniego doświadczenia wypracowaliśmy własny algorytm optymalizacji w którym opracowania inżynierskie prezentowane są wieloosobowemu panelowi słuchaczy który to na podstawie ślepych testów wskazuje kierunek dalszych prac.  Umożliwiło nam to pełne wykorzystanie właściwości materiałów i uzyskanie doskonałego efektu końcowego.

     Membrany głośników wykończono w kolorze czarnym lub białym, stonowane wzornictwo i szeroka gama kolorystyczna ułatwia dopasowanie kolumn do wystroju wnętrza.

Obudowa:

W konstrukcji kolumn wykorzystano obudowę typu bass-reflex.  Zastosowanie Rezonatora Helmholtza umożliwia zwiększenie efektywności przetwarzania niskich tonów w stosunku do obudowy zamkniętej. Sprawia to, że zakres basowy cechuje wysoka efektywność typowa dla obudów bass-reflex przy zachowaniu dobrego zróżnicowania dźwęku. Dodatkową zaletą prezentowanego typu obudowy jest zauważalne zwiększenie wytrzymałości mocowej przetworników w zakresie niskich częstotliwości.

Obudowy zostały wykonane na obrabiarkach numerycznych CNC a w newralgicznych miejscach zastosowano wewnętrzne wzmocnienia. Ścianki obudowy zostały w optymalnym stopniu pokryte specjalnie dobranym materiałem tłumiącym, w celu zniwelowania podatności na rezonanse własne.

W przypadku obudowy bass - reflex ilość i rodzaj wytłumienia odgrywa dużą rolę. Zbyt mała ilość powoduje pojawienie się niechcianych rezonansów - zbyt duża osłabia efektywność działania potrów Bass - reflex. Z tego też powodu wykonano wiele testów mających na celu prawidłowy dobór zarówno samego materiału, jego rozmieszczenia jak i ilości. Efektem jest wysoka wierność reprodukowanego dźwięku.

Zwrotnica i głośniki:

Zastosowanie trójdrożnego podziału pasma częstotliwości umożliwiło zastosowanie wyspecjalizowanych głośników niskotonowych i średniotonowych. Taki podział „zadań” umożliwił optymalizację każdego z wyżej wymienionych głośników do pełnionej funkcji i odrzucenie ograniczeń typowych dla głośników nisko-średniotonowych wykorzystywanych w układach dwudrożnych.

Głośniki

Wszystkie głośniki cechują się doskonałym dopasowaniem pod względem barwy dźwięku. Zastosowane przetworniki zostały opracowane w naszej firmie pod kątem osiągnięcia minimalnych zniekształceń nieliniowych i harmonicznych. Membrany głośników nisko i średniotonowych wykonano z modyfikowanej celulozy cechującej się doskonałymi właściwościami akustycznymi. Membrany głośników wysokotonowych wykonano z jedwabiu poddanego specjalnej obróbce cieplnej.

Zwrotnice głośnikowe zostały opracowane przy użyciu nowoczesnych, zawansowanych programów i systemów projektowo-pomiarowych jakim jest np. system “CLIO” firmy AUDIOMATICA. Szczególną uwagę poświęcono na testy odsłuchowe w szczególności na akustyczną integrację przetworników, która ma bezwarunkowy wpływ na scenę dźwiękowa oraz na efekt stereo. Przeprowadzono wiele sesji odsłuchowych, podczas których, na podstawie opinii testerów dokonano wyboru optymalnego projektu.

Pozostałe informacje techniczne:

Głośnik wysokotonowy:

• Membrana wykonana z poliwęglanu

• Cewka głośnika wykonana z najlepszej klasy drutu nawojowego CCAW

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Głośnik średniotonowy:

• Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym z bardzo niskim rezonansem własnym

• Cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Głośnik niskotonowy:

• Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym poddanej specjalnej impregnacji dla uzyskania wyższej sztywności.

• Wielowarstwowa cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Obudowa:

• Wewnętrzne wytłumienie polipropylenowe.

• Maskownica wykonana z tkaniny „przeźroczystej akustycznie”

• Okleina drewnopodobna / lakier strukturalny

Ustawienie:

Centrum akustycznym jest głośnik wysokotonowy, który powinien znajdować się na wysokości głowy słuchacza. Kolumny powinny być ustawione w odległości 10-40 cm od tylnej ściany pomieszczenia odsłuchowego.
