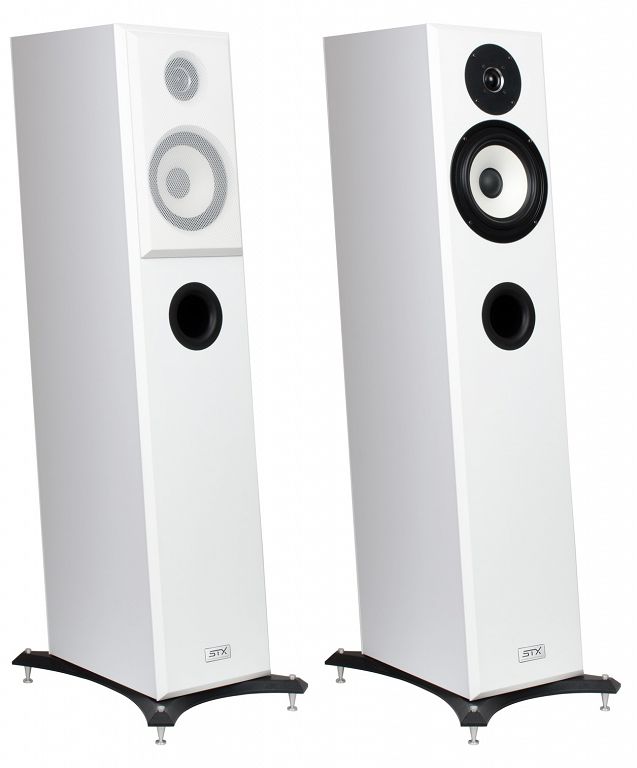

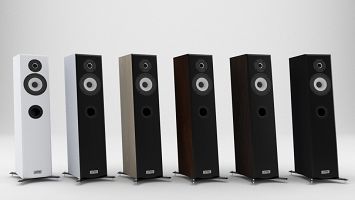

STX Electrino 150

Obudowa

Zestaw głośnikowy przeznaczony jest do odtwarzania materiału dźwiękowego w małych i średnich pomieszczeniach. Założeniem priorytetowym dla tej konstrukcji było uzyskanie jak najwyższej jakości brzmienia i bezkompromisowej jakości wykonania. Obudowy zostały wykonane na obrabiarkach numerycznych CNC. Obudowa pochylona jest pod kątem7 stopni co pozwala na zbliżenie centr akustycznych głośników w osi pionowej. Wewnątrz obudów zastosowano wzmocnienia minimalizujące rezonanse własne i przegrody kątowe pełniące funkcję neutralizatorów fal stojących. Wewnętrzne ścianki obudów zostały pokryte specjalnym materiałem tłumiącym , w celu zniwelowania podatności na rezonanse własne, czego efektem jest jeszcze wyższa neutralność reprodukowanego dźwięku.

Głośniki

Na potrzeby projektu stworzono zupełnie nowe głośniki cechujące się wyjątkową spójnością brzmienia. Zastosowane głośniki zostały opracowane w naszej firmie pod kątem osiągnięcia minimalnych zniekształceń nieliniowych i harmonicznych. Membrany głośników nisko-średniotonowych wykonano z modyfikowanej celulozy cechującej się doskonałymi właściwościami akustycznymi. Membrany głośników wysokotonowych wykonano z poliwęglanu poddanego specjalnej obróbce cieplnej. Odpowiednio dobrane profile membran pozwolił na uzyskanie doskonałych charakterystyk częstotliwościowych. Układy magnetyczne wymienionych przetworników zawierają miedziane pierścienie Faradaya, które redukują szkodliwe zjawiska degradujące jakość dźwięku takie jak: modulacja pola przy dynamicznej pracy cewki, wspomniane zniekształcenia nieliniowe i harmoniczne oraz obniżenie wartości zwrotnego napięcia elektromagnetycznego. Panel głośnika wysokotonowego wykonano w całości z aluminium co przekłada się na zmniejszenie drgań i rezonansów.

Zwrotnice/filtry pasywne

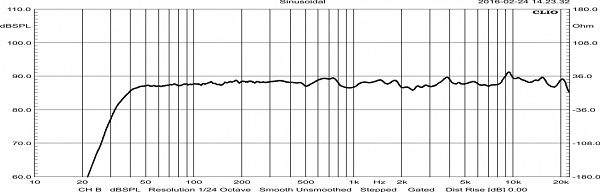

Zwrotnice głośnikowe zostały opracowane przy użyciu nowoczesnych, zawansowanych programów i systemów projektowo-pomiarowych jakim jest np. system “CLIO” firmy AUDIOMATICA. Szczególną uwagę poświęcono na testy odsłuchowe w szczególności na akustyczną integrację przetworników, która ma bezwarunkowy wpływ na scenę dźwiękowa oraz na efekt stereo. Przeprowadzono wiele sesji odsłuchowych, podczas których, na podstawie opinii testerów dokonano wyboru optymalnego projektu.

Ustawienie

Centrum akustycznym jest głośnik wysokotonowy, który powinien znajdować się na wysokości głowy słuchacza. Kolumny powinny być ustawione w odległości 0,5 : 1m od tylnej ściany pomieszczenia odsłuchowego.

Pozostałe informacje techniczne:

Głośnik wysokotonowy

* Membrana wykonana z poliwęglanu modyfikowanego termicznie i poddanego wielokrotnej impregnacji

* Panel wykonany z aluminium Pa11 co przekłada się na bardzo wysoką sztywność konstrukcji.

* Magnetowód zawiera pierścienie Faradaya symetryzujące oraz demodulujące, które pozwalają na zdecydowane obniżenie zniekształceń.

* Magentowód zawiera komorę rezonansową, który obniża częstotliwość rezonansową głośnika.

* Cewka głośnika wykonana z najlepszej klasy drutu nawojowego CCAW

* Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

* Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Głośniki nisko-średniotonowe

* Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym z bardzo niskim rezonansem własnym

* Cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany

* Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

* Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Obudowa

* Wewnętrzna konstrukcja dodatkowo usztywniająca

* Kątowe ściany rozpraszające falę stojącą

* Oddzielna dodatkowo wytłumiona skośna komora głośnika wysokotonowego.

* Terminale przyłączeniowe zamontowane bezpośrednio na obudowie

* Kolce jednoczęściowe (brak możliwości wystąpienia niepożądanych rezonansów)

* Wewnętrzne wytłumienie polipropylenowe w obudowie.

* Obudowy wykonane są w standardzie ekologicznym tzn. do montażu użyto klejów wodnych

* Maskownica wykonana z tkaniny „przeźroczystej akustycznie”

* Bass reflex profilowany na zewnątrz oraz wewnętrznym pierścieniem w celu zmniejszenia efektu turbulencji

* Wszystkie podzespoły widoczne profilowane do powierzchni obudowy

Ogólne właściwości zestawu

* Relatywnie wysoka efektywność

* Bardzo dobre zrównoważenie tonalne

* Przebieg impedancji bezpieczny dla wzmacniaczy

* Szeroki zakres liniowego pasma przenoszenia

* Bardzo niskie zniekształcenia harmoniczne i nieliniowe

* Znakomita wytrzymałość mocowa

Z poważaniem zespół STX
