STX PA-600-8-FR

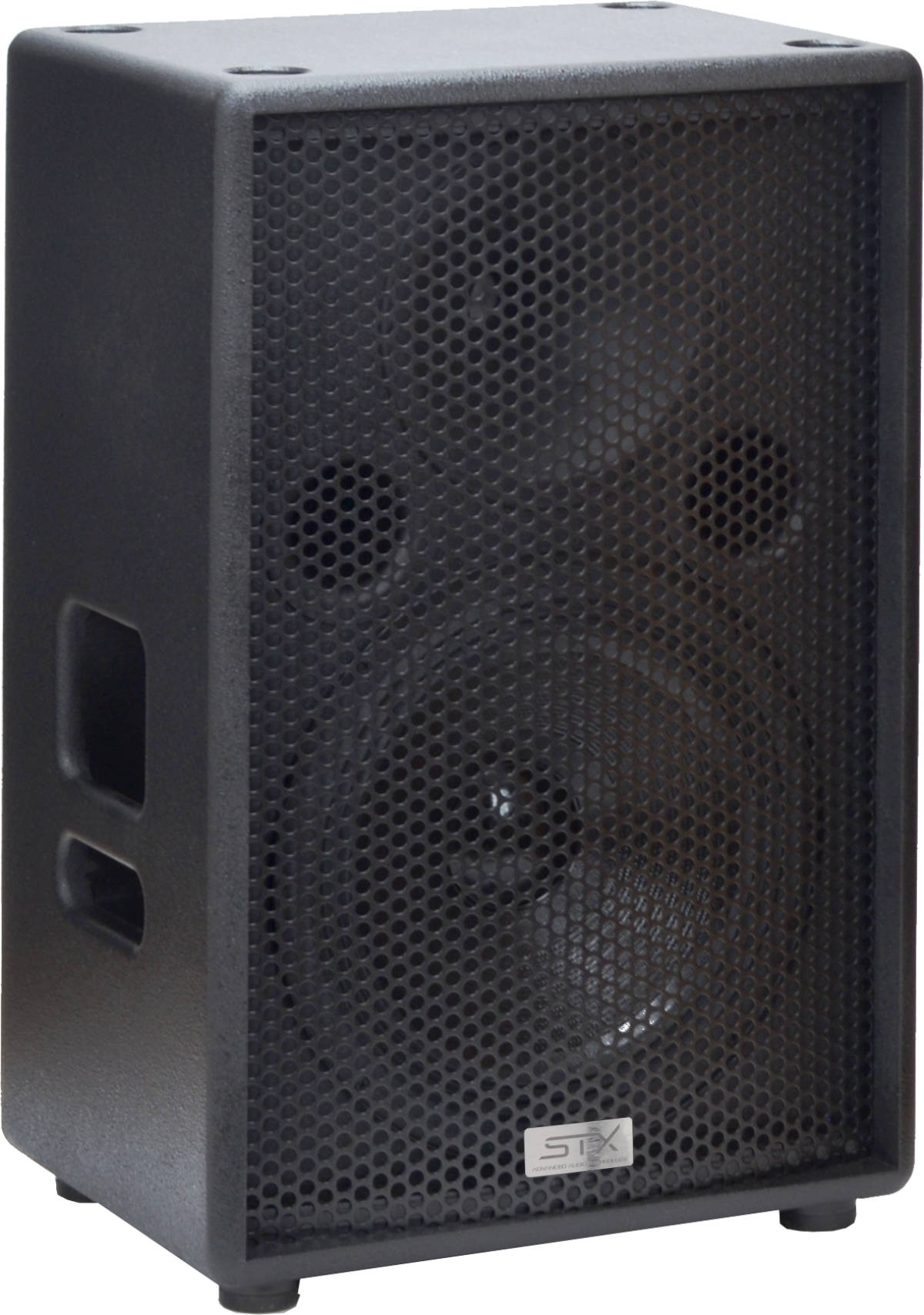

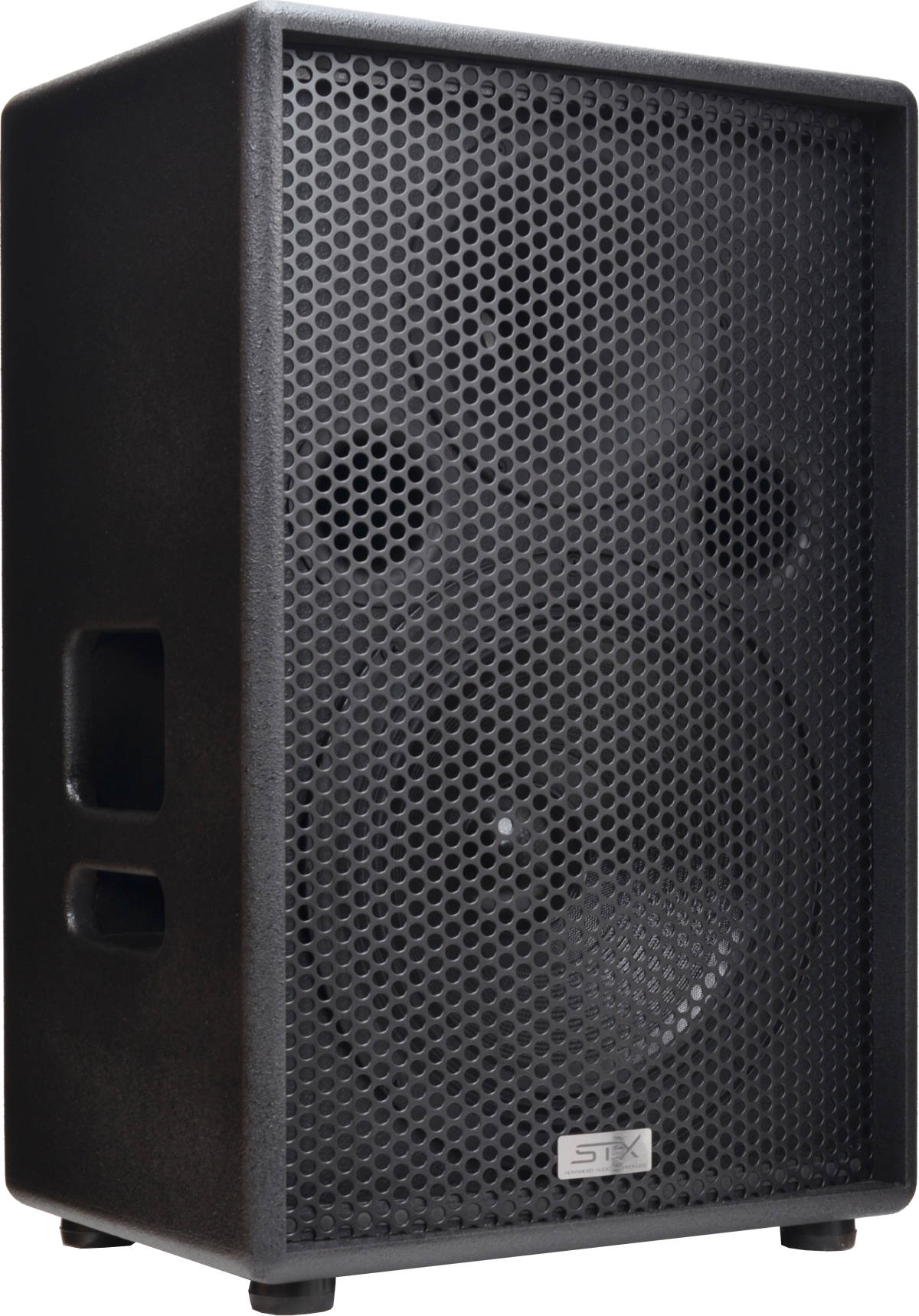

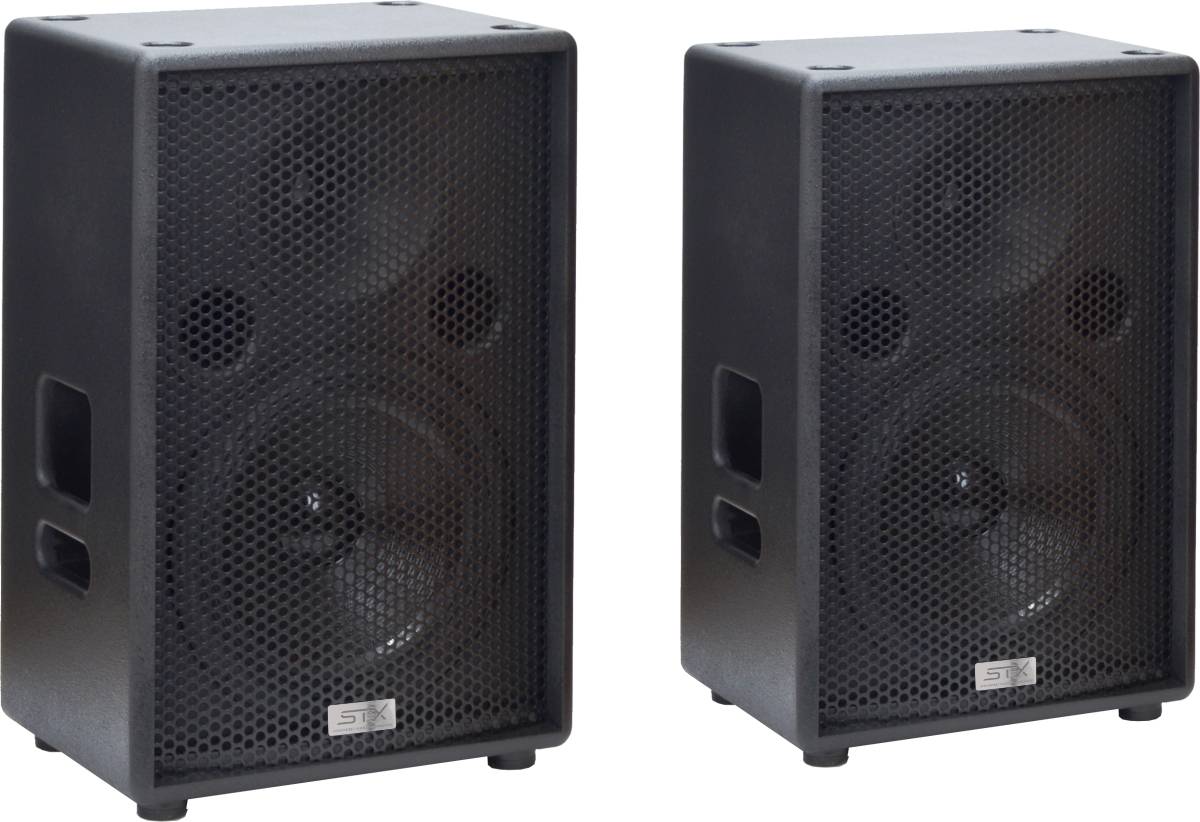

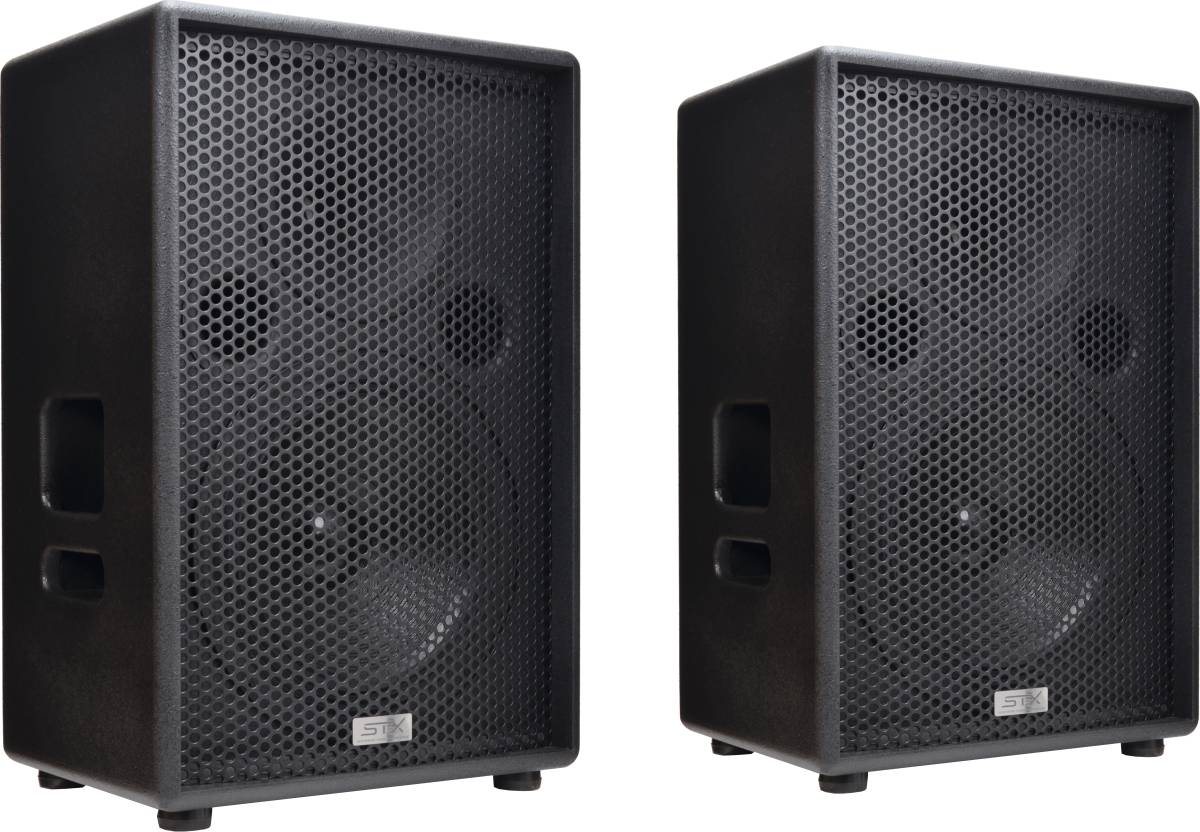

Kolumna estradowa STX PA-600-8-FR

Ogólne właściwości zestawu:

• Bardzo dobre zrównoważenie tonalne

• Doskonała jakość dźwięku niezależnie od mocy

• Wysoka efektywność

• Zastosowanie materiałów wysokiej jakości

• Solidne wykonanie

• Przebieg impedancji bezpieczny dla wzmacniaczy

• Szeroki zakres liniowego pasma przenoszenia

• Wyprodukowane w Polsce

Dane techniczne:

System

2 drożny

Rodzaj obudowy

Bass-reflex

Moc szczytowa

900 W

Moc muzyczna

600 W

Moc znamionowa

300 W

Zalecana moc wzmacniacza

30 - 300 W

Głośnik niskotonowy

1 x 300 mm

Głośnik wysokotonowy

1 x 200 mm

Nominalna impedancja

8 Ω

Efektywność

99 dB (2,83 V / m)

Pasmo przenoszenia

47 Hz - 23 kHz (-10 dB)

Pasmo przenoszenia

65 Hz - 22 kHz (-3 dB)

Wymiary (W x S x G)

620 mm x 400 mm x 300 mm

STX zastrzega sobie prawo do zmian danych technicznych.

Ogólna charakterystyka produktu:

     Kolumny PA-600-8-FR przeznaczone są do nagłośnienia imprez klubowych, przedstawień artystycznych, konferencji, zespołów muzycznych, imprez okolicznościowych itp.

      Kolumny PA-600-8-FR to klasyczna nadstawka dwudrożna wykorzystująca głośniki niskotonowe o średnicy 300 mm, oraz driver o średnicy wylotu 1" i 44mm tytanowej cewce.

      Kolumny cechuje dobra równowaga tonalna. Wyrazisty górny zakres częstotliwości i solidnie zarysowany kick bass to zdecydowane zalety tego modelu.

      Do budowy przetworników wykorzystano celulozowe membrany głośników niskotonowych oraz tytanową  kopułkę głośnika wysokotonowego.

     Na podstawie wieloletniego doświadczenia wypracowaliśmy własny algorytm optymalizacji w którym opracowania inżynierskie prezentowane są wieloosobowemu panelowi słuchaczy który to na podstawie ślepych testów wskazuje kierunek dalszych prac.  Umożliwiło nam to pełne wykorzystanie właściwości materiałów i uzyskanie doskonałego efektu końcowego.

Obudowa:

W konstrukcji kolumn wykorzystano obudowę typu bass-reflex.  Zastosowanie Rezonatora Helmholtza umożliwia zwiększenie efektywności przetwarzania niskich tonów w stosunku do obudowy zamkniętej. Sprawia to, że zakres basowy cechuje wysoka efektywność typowa dla obudów bass-reflex przy zachowaniu dobrego zróżnicowania dźwęku. Dodatkową zaletą prezentowanego typu obudowy jest zauważalne zwiększenie wytrzymałości mocowej przetworników w zakresie niskich częstotliwości.

Wewnętrzne ścianki obudowy zostały pokryte w optymalnym stopniu specjalnie dobranym materiałem tłumiącym, zapewniającym efektywne działanie tuneli bass-reflex przy jednoczesnym zniwelowaniu podatności na rezonanse własne oraz wytraceniu energii odbitych fal dźwiękowych.

Obudowy zostały wykonane na obrabiarkach numerycznych CNC. Zastosowano technologię łączenia pióro - wpust zapewniającą maksymalną wytrzymałość obudowy na uszkodzenia. Wszystkie połączenia dodatkowo wzmocniono wodoodpornym klejem. Wykończenie zewnętrzne stanowi wodoodporny, odporny na uszkodzenia mechaniczne czarny lakier strukturalny.

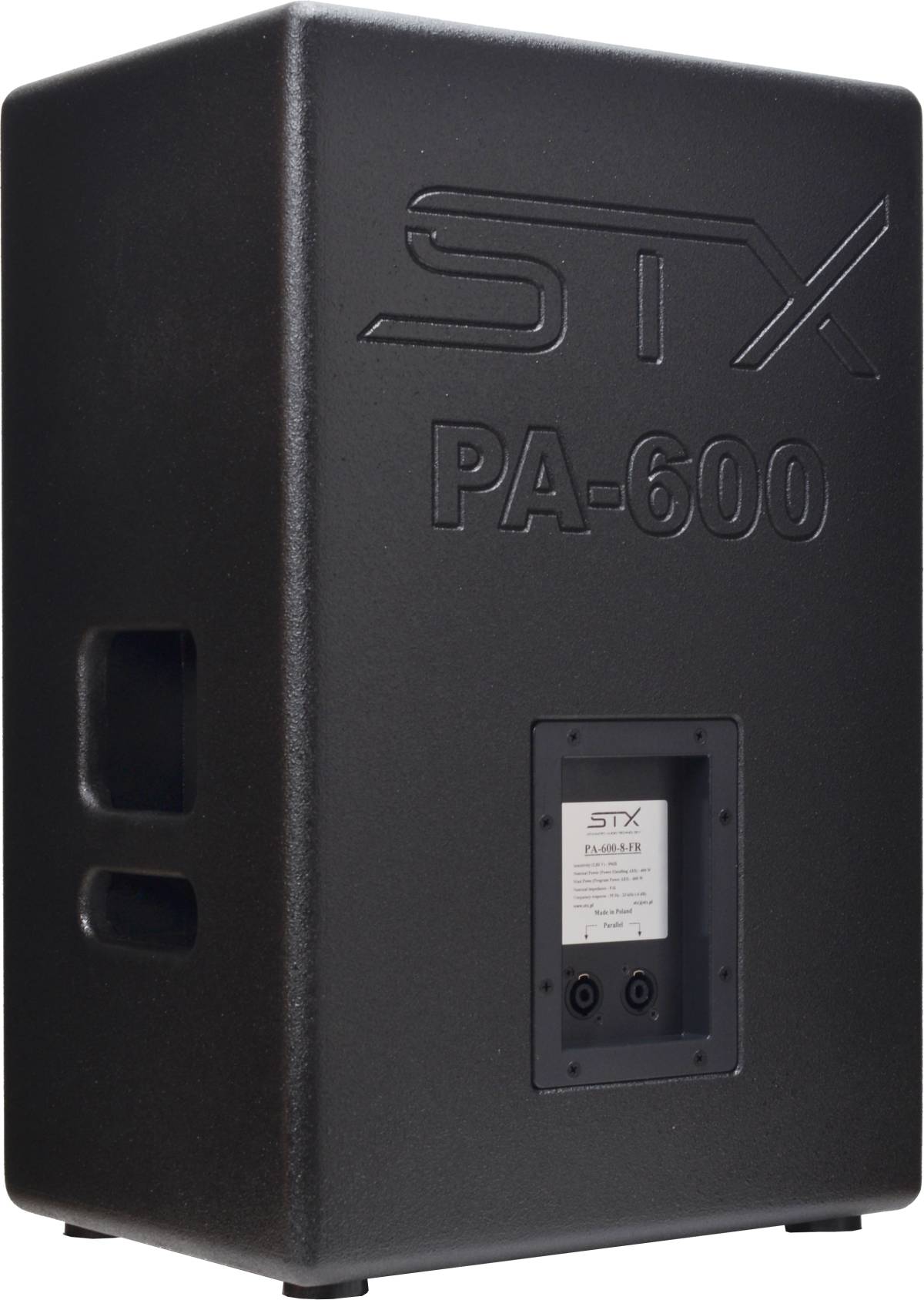

Standardowym wyposażeniem kolumn Pa-600-8-FR są gumowe nóżki pełniące funkcję wibroizolatorów, gniazdo statywu, podwójny terminal speak on, stalowa siatka zabezpieczająca głośniki.

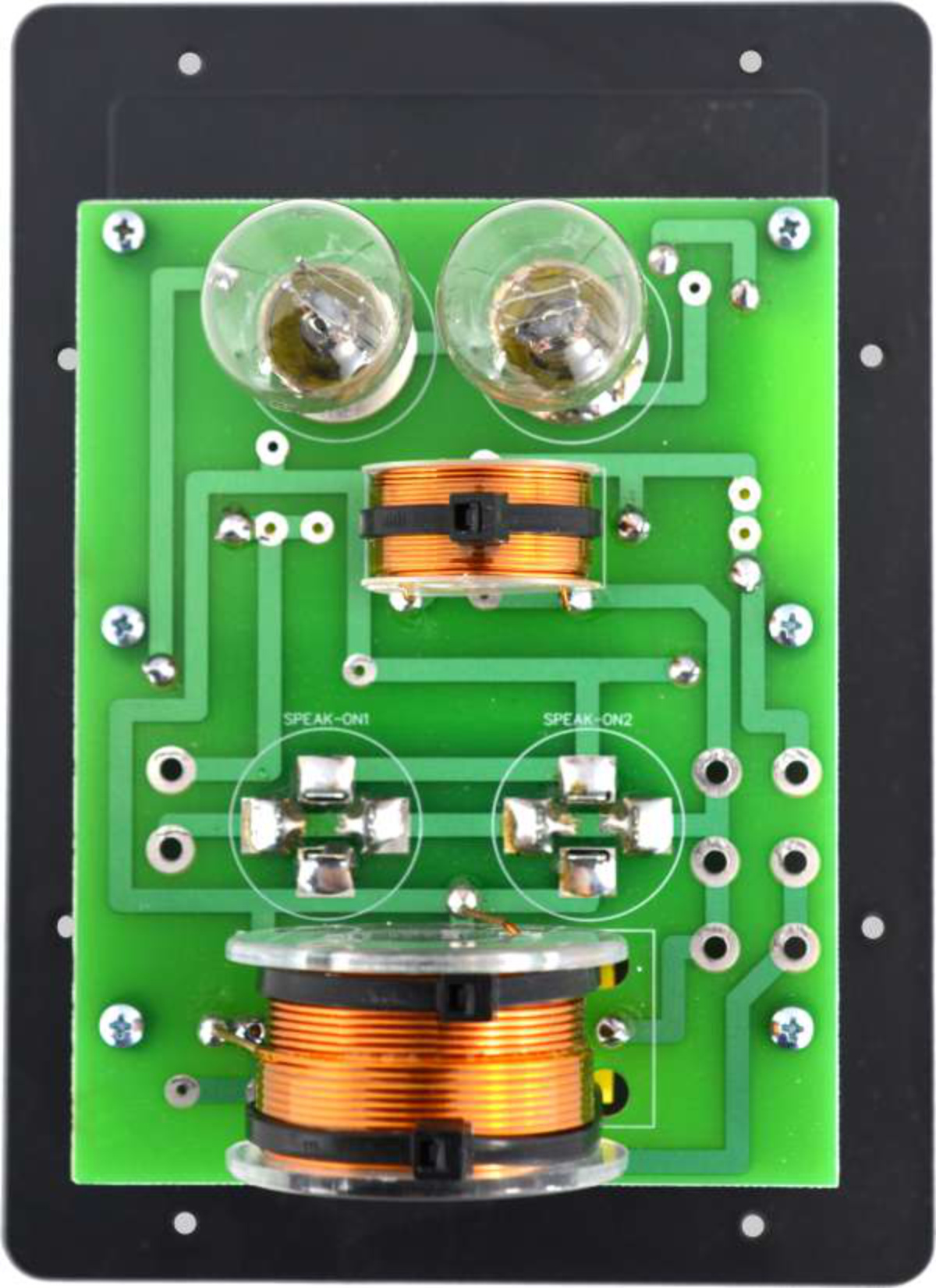

Zwrotnica:

Podział pasma między głośniami realizowany jest z wykorzystaniem dwudrożnej zwrotnicy pasywnej

Nachylenie zboczy filtracji:

• 18dB/okt głośnik wysokotonowy

• 12dB/okt głośnik niskotonowy.

Częstotliwość podziału 2,7kHz.

Automatyczne zabezpieczenie głośnika przed skutkami sprzężenia z mikrofonem i przeciążeniem minimalizujące ryzyko awarii.

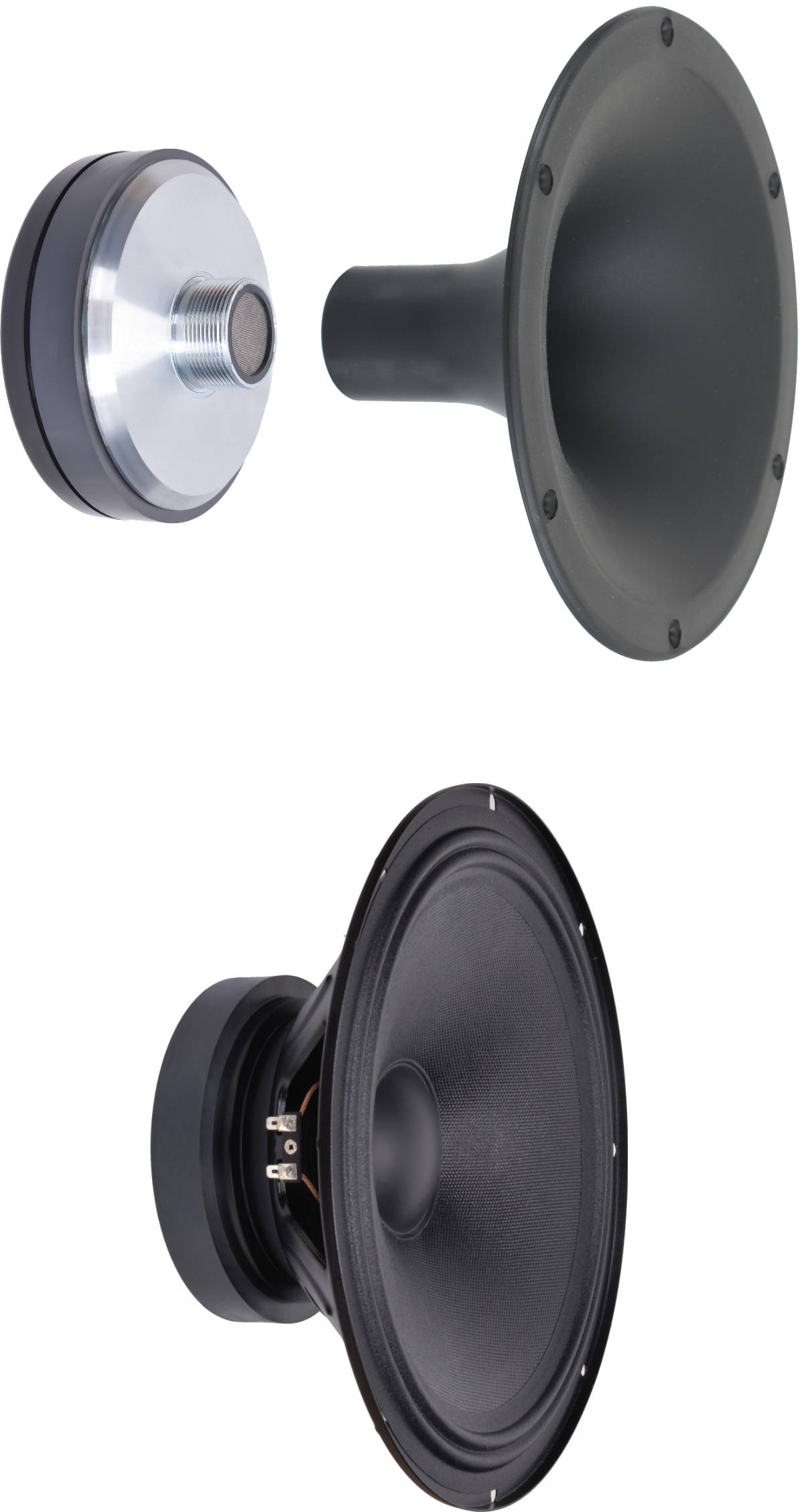

Głośniki

Wszystkie głośniki cechują się doskonałym dopasowaniem pod względem barwy dźwięku. Zastosowane przetworniki zostały opracowane w naszej firmie pod kątem osiągnięcia minimalnych zniekształceń nieliniowych i harmonicznych. Membrany głośników niskotonowych wykonano z modyfikowanej celulozy cechującej się doskonałymi właściwościami akustycznymi. Membrany głośników wysokotonowych wykonano z tytanu poddanego specjalnej obróbce cieplnej.

Zwrotnice głośnikowe zostały opracowane przy użyciu nowoczesnych, zawansowanych programów i systemów projektowo-pomiarowych jakim jest np. system “CLIO” firmy AUDIOMATICA. Szczególną uwagę poświęcono na testy odsłuchowe w szczególności na akustyczną integrację przetworników, która ma bezwarunkowy wpływ na scenę dźwiękowa oraz na efekt stereo. Przeprowadzono wiele sesji odsłuchowych, podczas których, na podstawie opinii testerów dokonano wyboru optymalnego projektu.

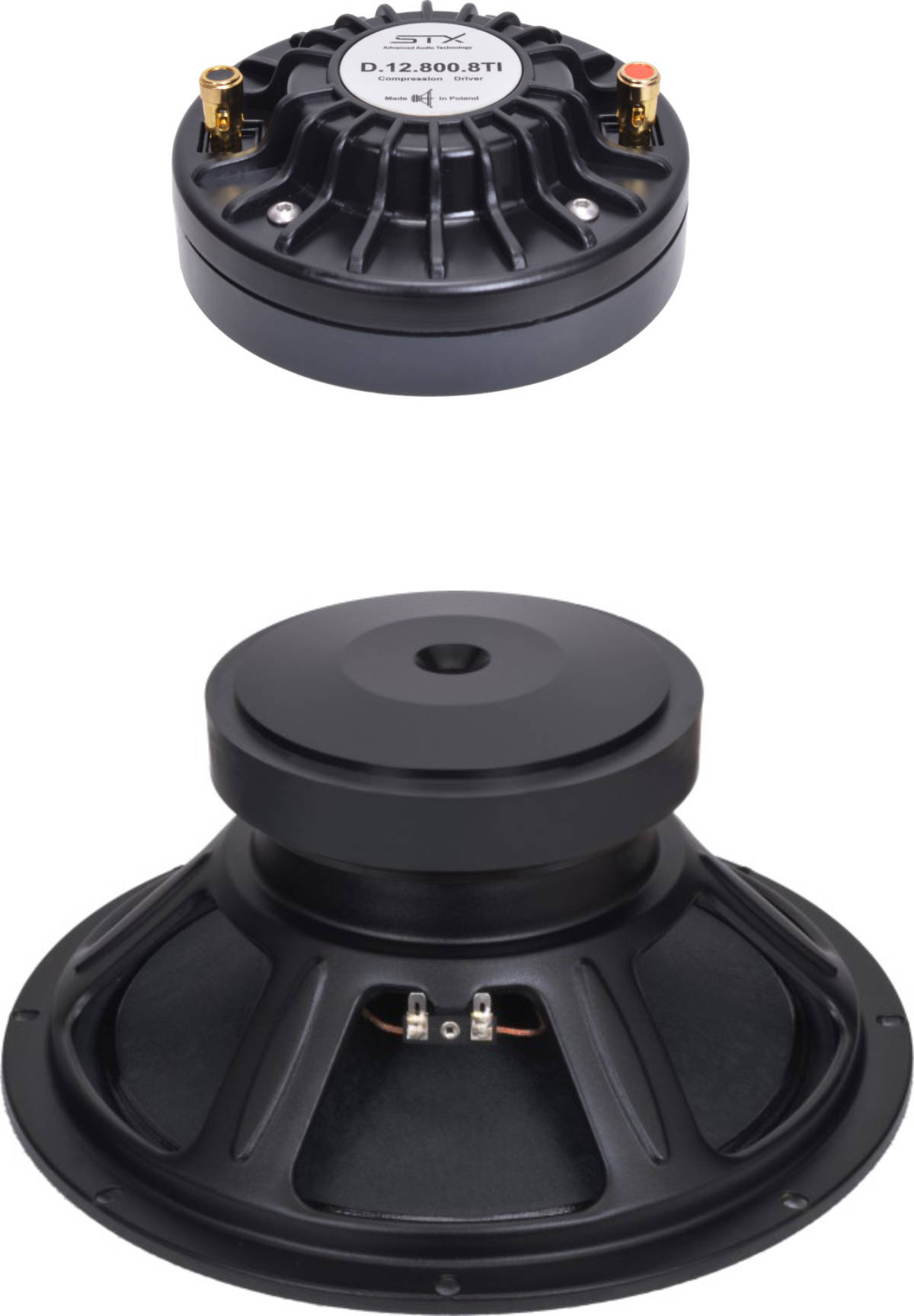

Pozostałe informacje techniczne:

Głośnik wysokotonowy (driver i horn):

• Membrana wykonana z tytanu.

• Średnica wylotu drivera 1".

• Cewka głośnika o średnicy 44mm wykonana z najlepszej klasy drutu nawojowego CCAW.

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35.

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1.

• Okrągły horn o szerokich kątach promieniowania zapewniający dobre pokrycie nagłaśnianej przestrzeni.

Głośnik niskotonowy:

• Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym poddanej specjalnej impregnacji dla uzyskania wyższej sztywności i odporności na warunki zewnętrzne.

• Wielowarstwowa cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany.

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35.

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1.

Obudowa:

• Łączenia ścianek wykonane metodą pióro wpust.

• Stalowa siatka zabezpieczająca głośniki.

• Wodoodporny lakier strukturalny.

• Wytłumienie polipropylenowe.

• Gumowe nóżki.

• Gniazdo statywu.

• Terminal przyłączeniowy speakon.

Ustawienie:

Kolumny należy ustawić w osób niezagrażający osobom znajdującym bądź mogącym się znaleźć w ich pobliżu.

Przy ustawieniu kolumn należy uwzględnić specyfikę imprezy, warunki odsłuchowe a w przypadku imprez plenerowych również warunki pogodowe. W przypadku montażu na statywie należy upewnić się, że rura statywu do końca zagłębiła się w tulei statywu. Statyw powinien być ustawiony na stabilnym podłożu i być dostosowany do wagi kolumn.

O nas:

Jako firma możemy się pochwalić prawie 30 letnim doświadczeniem w projektowaniu, konstruowaniu i produkcji głośników i kolumn głośnikowych. Nasz dział konstrukcyjny stale pracuje nad udoskonaleniem produktów, tak żeby zaproponować rozwiązania optymalne zarówno pod względem technologicznym i cenowym. Wszystkie kolumny i zastosowane w nich głośniki są projektowane i produkowane w Polsce w Józefowie koło Warszawy. Wszystkie działania konstrukcyjne podporządkowane są jednej idei – uzyskania jak najwierniejszego, pełnego barwy i szczegółowego dźwięku.

Nasza praca została wielokrotnie doceniona. Zdobyliśmy wiele nagród, wyróżnień i świetnych recenzji. Przed wprowadzeniem na rynek produktu prowadzimy szeroko zakrojone testy odsłuchowe na podstawie których wybieramy optymalne rozwiązania.

Z poważaniem zespół STX
