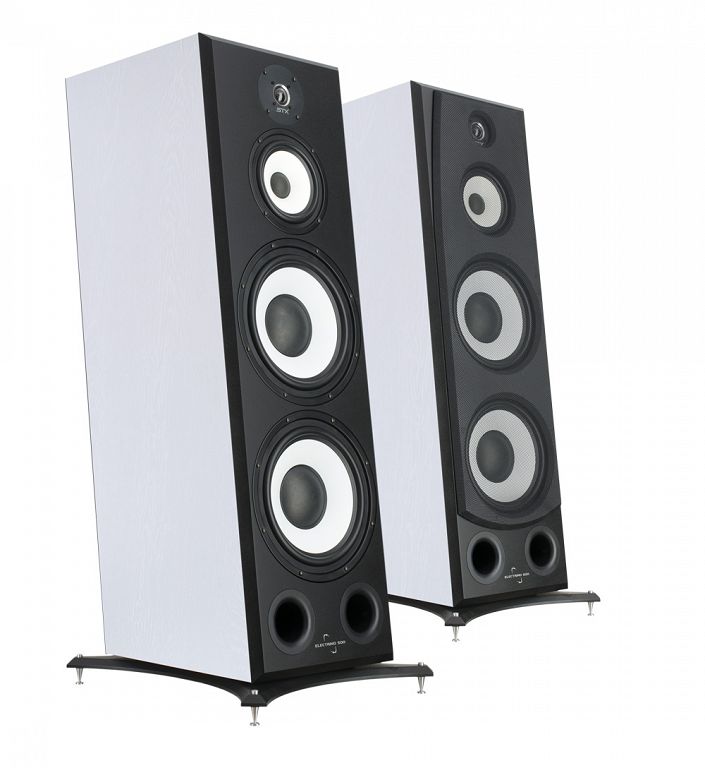

STX Electrino 500
Ogólne właściwości zestawu:
-
Bardzo wysoka efektywność
-
Bardzo dobre zrównoważenie tonalne
-
Przebieg impedancji bezpieczny dla wzmacniaczy
-
Szeroki zakres liniowego pasma przenoszenia
-
Bardzo niskie zniekształcenia harmoniczne i nieliniowe
-
Znakomita wytrzymałość mocowa
Dane techniczne:
|
System
|
3 drożny
|
Rodzaj obudowy
|
Bass-reflex
|
Moc szczytowa
|
1000 W
|
Moc muzyczna
|
500 W
|
Moc znamionowa
|
250 W
|
Zalecana moc wzmacniacza
|
10 - 800 W
|
Głośnik niskotonowy
|
2 x 270 mm
|
Głośnik średniotonowy
|
1 x 180 mm
|
Głośnik wysokotonowy
|
1 x 104 mm
|
Nominalna impedancja
|
4 Ω
|
Efektywność
|
96 dB (2,83 V / m)
|
Pasmo przenoszenia
|
18 Hz - 35 kHz (-10 dB)
|
Pasmo przenoszenia
|
29 Hz - 25 kHz (-3 dB)
|
| |
|
Wymiary (W x S x G)
|
1010mm x 315mm x 430mm / 1070mm x 430mm x 580 mm (z podstawą)
|
STX zastrzega sobie prawo do zmian danych technicznych.
|
STX Electrino - Nowa definicja dźwięku hifi w swojej klasie
Założeniem priorytetowym kolumn Electrino 500 było uzyskanie jak najwyższej jakości brzmienia, wysokiej mocy oraz efektywności przy zachowaniu bezkompromisowej jakości wykonania i atrakcyjnej ceny. Zestaw głośnikowy przeznaczony jest do odtwarzania materiału dźwiękowego w dużych pomieszczeniach (powyżej 20m2). Przy zastosowaniu wzmacniacza o wysokiej mocy z powodzeniem może posłużyć do nagłośnienia pomieszczeń o powierzchni przekraczającej 80m^2 . Ze względu na swoją wybitnie wysoką efektywność doskonale współpracują z wzmacniaczami lampowymi o niskiej mocy – nawet poniżej 10W na kanał. Duża wytrzymałość termiczna i szeroki liniowy zakres pracy przetworników pozwala na łączenie kolumn z potężnymi tranzystorowymi końcówkami o mocy dochodzącej do 500W na kanał. Takie połączenie powinno zadowolić wszystkich miłośników odsłuchów na wysokich poziomach głośności którzy jednocześnie cenią wysoką jakość reprodukowanego dźwięku.
Głośniki
Na potrzeby projektu stworzono zupełnie nowe głośniki cechujące się wyjątkową spójnością brzmienia.
Zastosowane głośniki zostały opracowane w naszej firmie pod kątem osiągnięcia minimalnych zniekształceń nieliniowych i harmonicznych.
Dodatkowym wyzwaniem było osiągnięcie praktycznie niespotykanej w sprzęcie domowym mocy i efektywności.
Membrany głośników nisko tonowych i średniotonowych wykonano z modyfikowanej celulozy cechującej się doskonałymi właściwościami akustycznymi.
Membrany głośników wysokotonowych wykonano z poliwęglanu poddanego specjalnej obróbce cieplnej.
Odpowiednio dobrane profile membran pozwoliły na uzyskanie doskonałych charakterystyk częstotliwościowych. Układy magnetyczne wymienionych przetworników zawierają miedzia
ne pierścienie Faradaya, które redukują szkodliwe zjawiska degradujące jakość dźwięku takie jak: modulacja pola przy dynamicznej pracy cewki, wspomniane zniekształcenia nieliniowe i harmoniczne oraz obniżenie wartości zwrotnego napięcia elektromagnetycznego.
Na potrzeby projektu opracowano nowe kosze do głośników nisotonowych i średniotonowych wyposażone w otwory dekompresyjne poniżej zawieszenia dolnego.
Umożliwiło to wyeliminowanie kompresji powietrza pod zawieszeniem dolnym głośnika co zaowocowało jeszcze wierniejszym odtwarzaniem zakresu średnich i niskich tonów.
Panel głośnika wysokotonowego wykonano w całości z aluminium co przekłada się na zmniejszenie drgań i rezonansów.
Obudowa
Obudowy zostały wykonane na obrabiarkach numerycznych CNC.
Pochylenie pod kątem 7 stopni pozwala na zbliżenie centr akustycznych głośników w osi pionowej.
Wewnętrzne ścianki obudów zostały pokryte specjalnym materiałem tłumiącym,w celu zniwelowania podatności na rezonanse własne, czego efektem jest jeszcze wyższa neutralność reprodukowanego dźwięku.
Zwrotnice
Zwrotnice głośnikowe zostały opracowane przy użyciu nowoczesnych, zawansowanych programów i systemów projektowo-pomiarowych jakim jest np. system “CLIO” firmy AUDIOMATICA.
Szczególną uwagę poświęcono na testy odsłuchowe w szczególności na akustyczną integrację przetworników, która ma bezwarunkowy wpływ na scenę dźwiękowa oraz na efekt stereo.
Przeprowadzono wiele sesji odsłuchowych, podczas których, na podstawie opinii testerów dokonano wyboru optymalnego projektu.
Precyzyjny dobór podzespołów najwyższej jakości umożliwia sprostanie wyzwaniu jakim jest dostarczenie do głośników mocy dochodzącej do 500W przy jednoczesnym zachowaniu liniowego zakresu pracy wszystkich komponentów.
Ustawienie
Centrum akustyczne usytuowane jest pomiędzy głośnikami średniotonowym i wysokotonowym.
Kolumny powinny być ustawione w odległości 0,25 : 1m od tylnej ściany pomieszczenia odsłuchowego i minimum 1m od ścian bocznych.
Odstęp między kolumnami powinien wynosić od 2 do 5 metrów i być w przybliżeniu równy odległości od słuchacza.
Dobór wzmacniacza
Kolumny Współpracują z dowolnym wzmacniaczem akceptującym impedancję obciążenia 4 ohm lub mniejszą, w tym ze wzmacniaczami lampowymi. Zalecana moc wzmacniacza od 5W do 500W.Zwiększenie mocy wzmacniacza umożliwia osiągnięcie wyższego poziomu natężenia dźwięku przy zachowaniu niskiego poziomu zniekształceń.
Pozostałe informacje techniczne

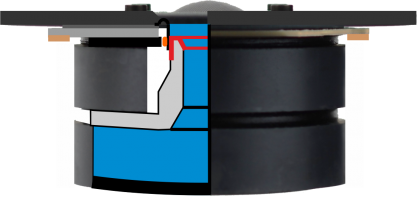

Głośnik wysokotonowy:
-
Membrana wykonana z poliwęglanu modyfikowanego termicznie i poddanego wielokrotnej impregnacji.
-
Panel wykonany z aluminium Pa11 co przekłada się na bardzo wysoką sztywność konstrukcji.
-
Magnetowód zawiera pierścienie Faradaya symetryzujące oraz demodulujące, które pozwalają na zdecydowane obniżenie zniekształceń.
-
Magentowód zawiera komorę rezonansową, który obniża częstotliwość rezonansową głośnika.
-
Cewka głośnika wykonana z najlepszej klasy drutu nawojowego CCAW.
-
Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35.
-
Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1.
Głośnik średnotonowy:
-
Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym z bardzo niskim rezonansem własnym.
-
Cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany.
-
Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35.
-
Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1 wyposażone w otwory dekompresyjne.
-
Magnetowód zawiera pierścienie Faradaya symetryzujące oraz demodulujące, które pozwalają na zdecydowane obniżenie zniekształceń.
Głośnik niskotonowy:
-
Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym z bardzo niskim rezonansem własnym.
-
Cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany.
-
Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35.
-
Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1 wyposażone w otwory dekompresyjne.
Obudowa:
-
Wewnętrzna konstrukcja dodatkowo usztywniająca.
-
Kątowe ściany rozpraszające falę stojącą.
-
Oddzielna dodatkowo wytłumiona skośna komora głośnika średniotonowego i wysokotonowego.
-
Kolce jednoczęściowe (brak możliwości wystąpienia niepożądanych rezonansów).
-
Wewnętrzne wytłumienie polipropylenowe w całej obudowie.
-
Wewnętrzne tłumienie rezonansów obudowy materiałem filcowo bitumicznym.
-
Obudowy wykonane są w standardzie ekologicznym tzn. do montażu użyto klejów wodnych.
-
Maskownica mocowana magnetycznie wykonana z prześwitującej tkaniny.
-
Bass reflex profilowany na zewnątrz oraz wewnętrznym pierścieniem w celu zmniejszenia efektu turbulencji.
-
Wszystkie podzespoły widoczne profilowane do powierzchni obudowy.
