Kolumny podłogowe STX F-140 v2

Ogólne właściwości zestawu:

• Bardzo dobra równowaga tonalna

• Świetna jakość dźwięku w pełnym zakresie mocy

• Wysoka efektywność

• Zastosowanie materiałów wysokiej jakości

• Precyzyjne wykonanie

• Przebieg impedancji bezpieczny dla wzmacniaczy

• Szeroki zakres liniowego pasma przenoszenia

• Wyprodukowane w Polsce

Dane techniczne:

System

3 drożny

Rodzaj obudowy

Bass-reflex

Moc szczytowa

200 W

Moc muzyczna

140 W

Moc znamionowa

75 W

Zalecana moc wzmacniacza

20 - 200 W

Głośnik niskotonowy

2 x 150 mm

Głośnik średniotonowy

1 x 150 mm

Głośnik wysokotonowy

1 x 90 mm

Nominalna impedancja

8 Ω

Efektywność

89 dB (2,83 V / m)

Pasmo przenoszenia

33 Hz - 35 kHz (-10 dB)

Pasmo przenoszenia

46 Hz - 23 kHz (-3 dB)

Wymiary (W x S x G)

1000 mm x 150 mm x 180 mm

STX zastrzega sobie prawo do zmian danych technicznych.

Ogólna charakterystyka produktu:

      Kolumny F-140 v2 charakteryzują się harmonijnym brzmieniem z dynamicznym dobrze podkreślonym basem, czytelną średnicą i wyrazistą górą pasma. Dobra równowaga tonalna sprawia, że kolumny dobrze odnajdują się w każdym gatunku muzycznym. Odpowiedni dobór głośników i przemyślana konstrukcja zwrotnicy pozwoliły na uzyskanie szerokiej sceny dźwiękowej. Wszystko to w połączeniu z wysoką dynamiką zestawu uwidacznia wszelkie detale i niuanse odtwarzanego nagrania.

      Kolumny F-140 v2 to konstrukcja trójdrożna oparta o dwa 150 mm głośniki niskotonowe, 150 mm głośnik średniotonowy i 90 mm (cewka 25 mm) kopułkę.

      Do budowy przetworników wykorzystano tradycyjne materiały - celulozowe membrany głośników średnio i niskotonowych oraz jedwabną kopułkę głośnika wysokotonowego.

     Zastosowanie układu trójdrożnego umożliwiło zwiększenie masy drgającej głośnika niskotonowego. Zwiększenie masy pozytywnie wpływa na przetwarzanie zakresu niskich częstotliwości jednak degraduje zakres tonów średnich.  Problem ten dotyka wszystkie konstrukcje jedno i dwudrożne od początku ich istnienia. Dodanie głośnika średniotonowego i potrójny podział pasma pozwala na bezkompromisowe odtwarzanie pełnego pasma akustycznego. W kolumnach F-140 v2 celem zachowania prawidłowego przetwarzania tonów średnich zastosowano dedykowany głośnik. Brak konieczności przetwarzania zakresu niskich tonów oznacza, że zastosowanie lekkiego układu drgającego doskonale przetwarzającego zakres średniotonowy nie jest obarczone kompromisem w zakresie tonów niskich. W takim układzie każdy głośnik jest zoptymalizowany do pracy w dedykowanym dla niego paśmie akustycznym.

     Na podstawie wieloletniego doświadczenia wypracowaliśmy własny algorytm optymalizacji w którym opracowania inżynierskie prezentowane są wieloosobowemu panelowi słuchaczy który to na podstawie ślepych testów wskazuje kierunek dalszych prac.  Umożliwiło nam to pełne wykorzystanie właściwości materiałów i uzyskanie doskonałego efektu końcowego.

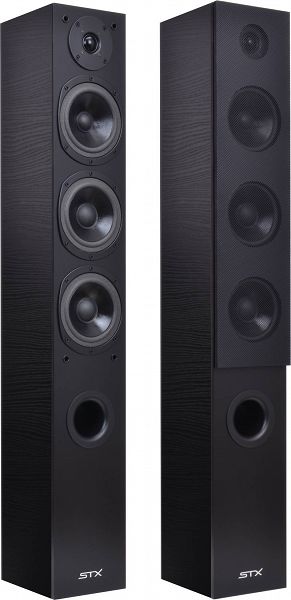

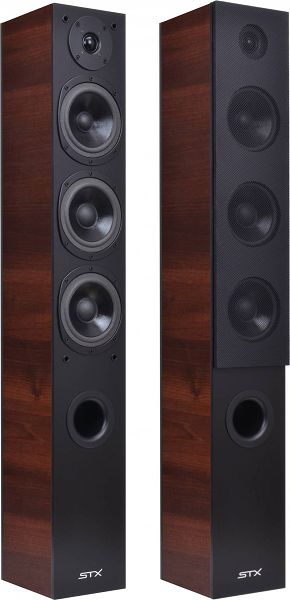

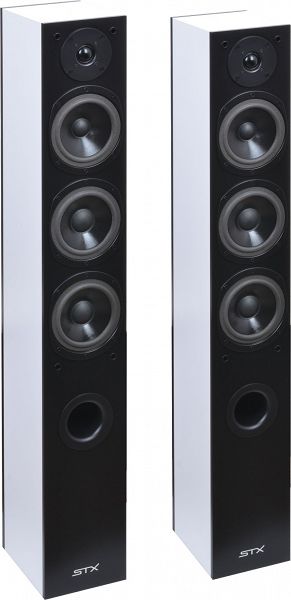

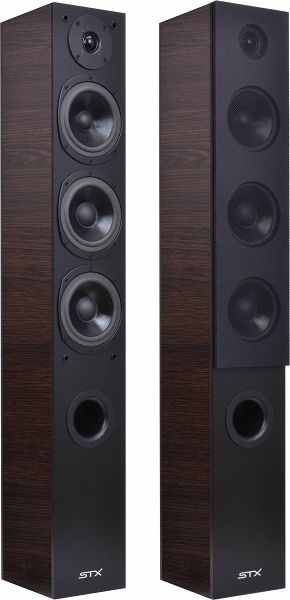

     Membrany głośników wykończono w kolorze czarnym lub białym, stonowane wzornictwo i szeroka gama kolorystyczna ułatwia dopasowanie kolumn do wystroju wnętrza.

Obudowa:

W konstrukcji kolumn wykorzystano obudowę typu bass-reflex.  Zastosowanie Rezonatora Helmholtza umożliwia zwiększenie efektywności przetwarzania niskich tonów w stosunku do obudowy zamkniętej. Sprawia to, że zakres basowy cechuje wysoka efektywność typowa dla obudów bass-reflex przy zachowaniu dobrego zróżnicowania dźwęku. Dodatkową zaletą prezentowanego typu obudowy jest zauważalne zwiększenie wytrzymałości mocowej przetworników w zakresie niskich częstotliwości.

Obudowy zostały wykonane na obrabiarkach numerycznych CNC. Wewnętrzne ścianki zostały pokryte specjalnie dobranym materiałem tłumiącym , w celu zniwelowania podatności na rezonanse własne i maksymalne wytracenie energii odbitej fal dźwiękowych. Efektem jest wysoka wierność reprodukowanego dźwięku.

Zwrotnica

Zastosowanie trójdrożnego podziału pasma częstotliwości umożliwiło zastosowanie wyspecjalizowanych głośników niskotonowych i średniotonowych. Taki podział „zadań” umożliwił optymalizację każdego z wyżej wymienionych głośników do pełnionej funkcji i odrzucenie ograniczeń typowych dla głośników nisko-średniotonowych wykorzystywanych w układach dwudrożnych.

Głośniki

Wszystkie głośniki cechują się doskonałym dopasowaniem pod względem barwy dźwięku. Zastosowane przetworniki zostały opracowane w naszej firmie pod kątem osiągnięcia minimalnych zniekształceń nieliniowych i harmonicznych. Membrany głośników nisko i średniotonowych wykonano z modyfikowanej celulozy cechującej się doskonałymi właściwościami akustycznymi. Membrany głośników wysokotonowych wykonano z jedwabiu poddanego specjalnej obróbce cieplnej.

Zwrotnice głośnikowe zostały opracowane przy użyciu nowoczesnych, zawansowanych programów i systemów projektowo-pomiarowych jakim jest np. system “CLIO” firmy AUDIOMATICA. Szczególną uwagę poświęcono na testy odsłuchowe w szczególności na akustyczną integrację przetworników, która ma bezwarunkowy wpływ na scenę dźwiękowa oraz na efekt stereo. Przeprowadzono wiele sesji odsłuchowych, podczas których, na podstawie opinii testerów dokonano wyboru optymalnego projektu.

Pozostałe informacje techniczne:

Głośnik wysokotonowy:

• Membrana wykonana z jedwabiu

• Cewka głośnika wykonana z najlepszej klasy drutu nawojowego CCAW

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Głośnik średniotonowy:

• Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym z bardzo niskim rezonansem własnym

• Cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Głośnik niskotonowy:

• Membrana wykonana z modyfikowanej celulozy o dużym tłumieniu wewnętrznym poddanej specjalnej impregnacji dla uzyskania wyższej sztywności.

• Wielowarstwowa cewka głośnika wykonana z najlepszej klasy drutu nawojowego w podwójnej emalii firmy Electrisola Germany

• Magnes ferrytowy głośnika wykonany z najlepszego materiału Y35

• Nabiegunniki głośnika wykonane ze stali niskowęglowej o zawartości C poniżej 0,1

Obudowa:

• Wewnętrzne wytłumienie polipropylenowe.

• Maskownica wykonana z tkaniny „przeźroczystej akustycznie”

• Okleina drewnopodobna / lakier strukturalny

Ustawienie:

Centrum akustycznym jest głośnik wysokotonowy, który powinien znajdować się na wysokości głowy słuchacza. Kolumny powinny być ustawione w odległości 10-40 cm od tylnej ściany pomieszczenia odsłuchowego.

O nas:

Jako firma możemy się pochwalić prawie 30 letnim doświadczeniem w projektowaniu, konstruowaniu i produkcji głośników i kolumn głośnikowych. Nasz dział konstrukcyjny stale pracuje nad udoskonaleniem produktów, tak żeby zaproponować rozwiązania optymalne zarówno pod względem technologicznym i cenowym. Wszystkie kolumny i zastosowane w nich głośniki są projektowane i produkowane w Polsce w Józefowie koło Warszawy. Wszystkie działania konstrukcyjne podporządkowane są jednej idei – uzyskania jak najwierniejszego, pełnego barwy i szczegółowego dźwięku.

Nasza praca została wielokrotnie doceniona. Zdobyliśmy wiele nagród, wyróżnień i świetnych recenzji. Przed wprowadzeniem na rynek produktu prowadzimy szeroko zakrojone testy odsłuchowe na podstawie których wybieramy optymalne rozwiązania.

Z poważaniem zespół STX
